Placa de circuito impresso: o componente que separa projetos amadores dos profissionais. Vamos descobrir como ela funciona na prática.
O que é uma placa de circuito impresso e por que ela é essencial para seus projetos
Vamos combinar: sem uma boa placa, seu projeto eletrônico vira uma bagunça de fios.
Ela é a base isolante que organiza todos os componentes. Imagine resistores, capacitores e chips fixados de forma permanente.
A verdade é a seguinte: as trilhas de cobre fazem a interconexão com precisão milimétrica. Isso elimina erros de montagem e aumenta a confiabilidade.
No Brasil, usar uma placa bem projetada pode reduzir custos em até 30% com retrabalho. É o pulo do gato que transforma protótipos em produtos reais.
Em Destaque 2026: Uma Placa de Circuito Impresso (PCI), também conhecida pela sigla em inglês PCB (Printed Circuit Board), é uma base isolante onde componentes eletrônicos são fixados e interconectados eletricamente através de trilhas de cobre.
Placa de Circuito Impresso: O Segredo que Transforma Projetos Amadores em Profissionais
Vamos combinar: você tem uma ideia genial na cabeça, um projeto eletrônico que pode mudar o jogo. Mas aí vem a parte chata: a montagem. Fios espalhados, soldas que não grudam, curtos-circuitos que te fazem querer jogar tudo pela janela. Parece familiar? Pois é, a verdade é que a forma como você conecta seus componentes faz toda a diferença.
É aí que entra a estrela do show: a Placa de Circuito Impresso, ou PCB (Printed Circuit Board). Ela não é só uma base qualquer; é a espinha dorsal do seu projeto, a garantia de que tudo vai funcionar como deveria, de forma organizada e confiável. Pode confessar, você já deve ter visto essas plaquinhas verdes (ou de outras cores!) em praticamente todo aparelho eletrônico que você usa. Mas você sabe o que ela realmente é e por que ela é tão crucial?
Neste guia completo, vamos desmistificar o mundo das PCBs. Você vai entender a fundo como elas funcionam, quais os tipos ideais para cada necessidade e como elas podem elevar seus projetos de amadores para um nível verdadeiramente profissional. Prepare-se para dar um salto de qualidade!
| Componente Principal | Substrato (geralmente Fibra de Vidro FR-4 ou Fenolite) |
| Função | Base isolante para montagem e conexão de componentes eletrônicos. |
| Interconexão | Trilhas de Cobre gravadas no substrato. |
| Proteção | Máscara de Solda (evita curtos e protege o cobre). |
| Identificação | Serigrafia (marcação de componentes e pontos de solda). |
| Tipos Comuns | Face Simples, Dupla Face, Multicamadas, Rígido-Flexíveis, Universal Ilhada. |
| Componentes | Resistores, capacitores, chips, etc., são fixados e soldados na placa. |
O Que É uma Placa de Circuito Impresso (PCB) e Como Funciona?
Olha só, a Placa de Circuito Impresso (PCB) é, na prática, uma plataforma onde todos os componentes eletrônicos do seu projeto vão se encaixar e se comunicar. Pense nela como o sistema nervoso central do seu dispositivo.

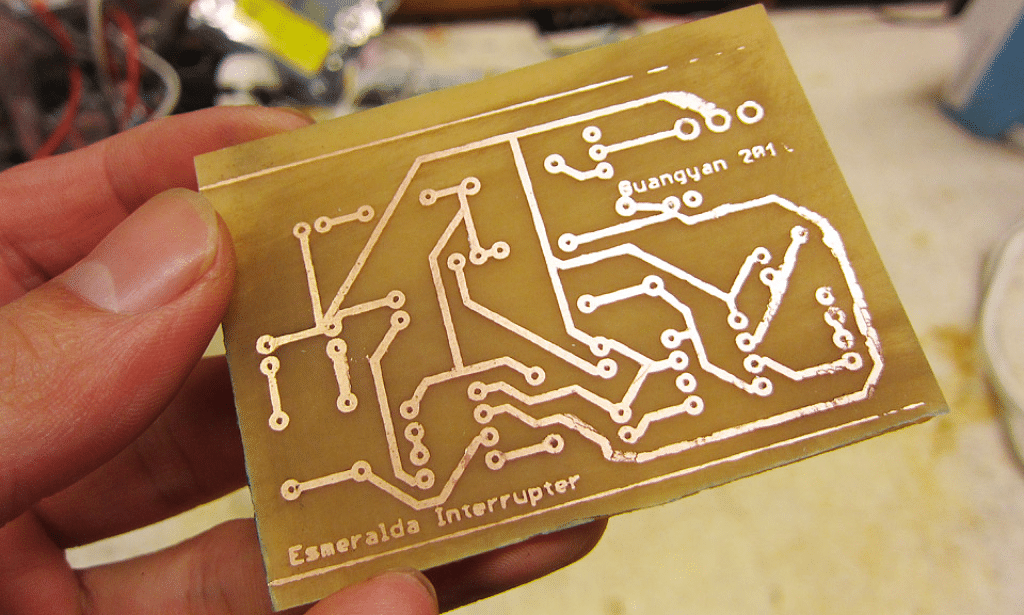

Ela é feita de um material isolante, como a fibra de vidro (FR-4), que é super resistente e não conduz eletricidade. Sobre esse material, são gravadas finas linhas de cobre, as famosas trilhas. Essas trilhas funcionam como os fios, conectando os diferentes componentes eletrônicos (resistores, capacitores, chips, etc.) entre si, seguindo o esquema do seu circuito.

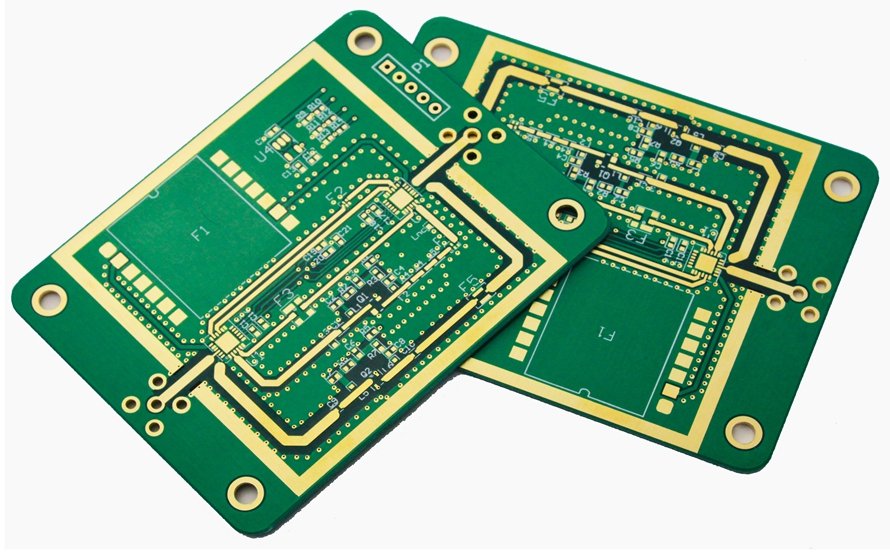

A máscara de solda, geralmente verde, cobre a maior parte do cobre para proteger as trilhas e evitar que a solda crie pontes indesejadas entre elas, causando curtos-circuitos. Por fim, a serigrafia, que são aquelas letras e números impressos, serve para identificar cada componente e onde ele deve ser soldado. É organização pura!

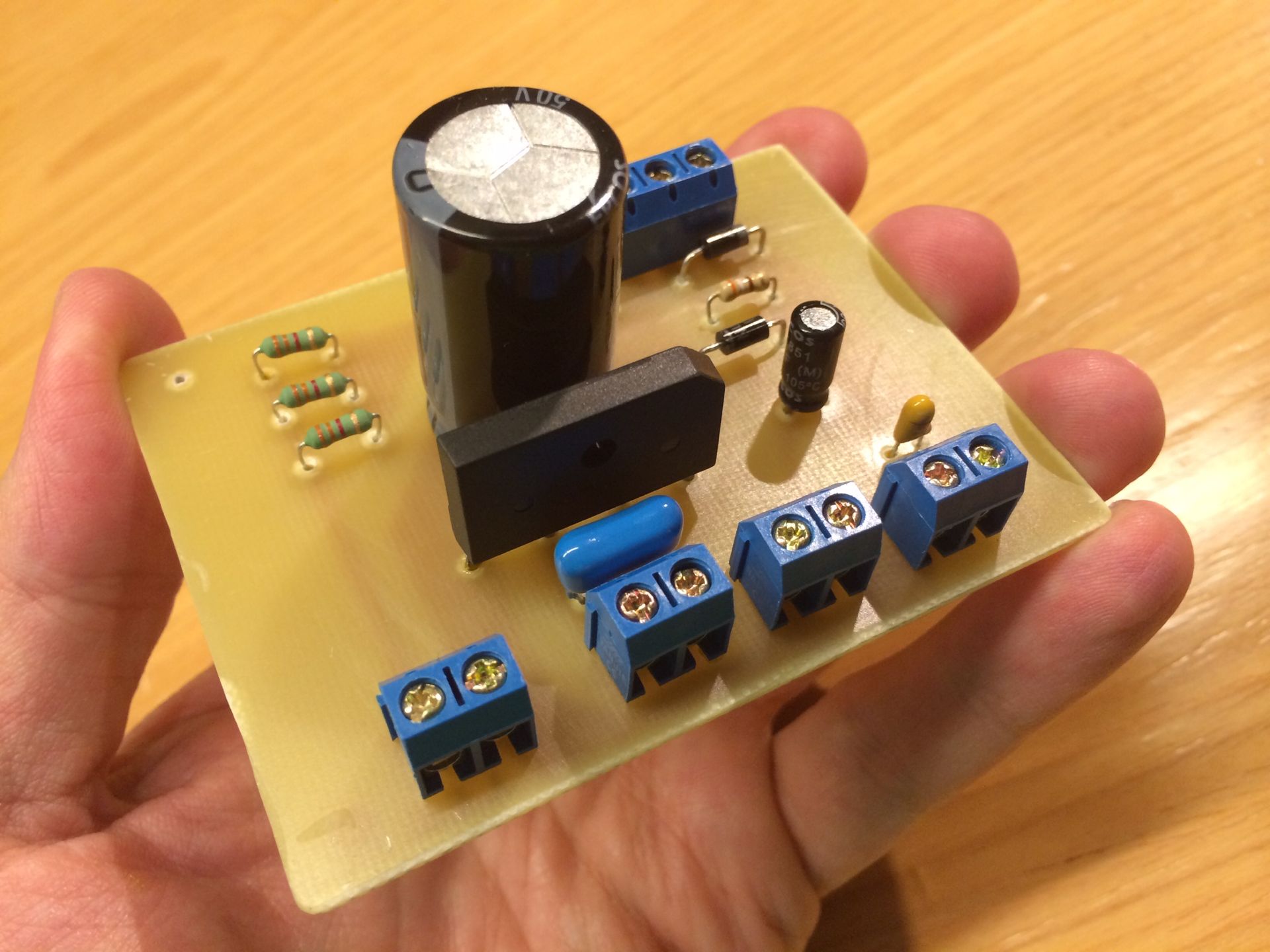

Principais Tipos de Placas de Circuito Impresso: Uma Visão Geral
A escolha da placa certa pode ser o divisor de águas entre um protótipo que funciona e um produto final robusto. E a boa notícia é que existe uma PCB para cada necessidade.
Para quem está começando ou precisa testar uma ideia rapidamente, a Placa Universal Ilhada é uma mão na roda. Ela vem com vários furos (ilhas) onde você pode inserir os componentes e fazer as conexões com fios ou solda. É a agilidade em forma de placa. Você encontra opções como a placa ilhada dupla face ou modelos como esta placa de fibra de vidro ilhada.
Agora, se o seu projeto é para ficar, para ser usado no dia a dia, a Placa de Fibra de Vidro (FR-4) é o caminho. Ela é mais rígida, mais durável e permite um design de circuito muito mais preciso e profissional, com as trilhas de cobre já definidas de fábrica. Existem desde as simples, com cobre em um lado (face simples), até as mais complexas, com cobre nos dois lados (dupla face) ou em várias camadas (multicamadas).
Como Projetar uma Placa de Circuito Impresso: Guia Passo a Passo
Projetar sua própria PCB pode parecer um bicho de sete cabeças, mas com as ferramentas certas e um bom guia, você chega lá. O primeiro passo é ter o seu esquema eletrônico pronto e testado.
Depois, você vai precisar de um software de design de PCB. Existem opções gratuitas e pagas, como o KiCad (gratuito e poderoso) ou o Eagle (popular no mercado). Neles, você vai posicionar os componentes virtuais e traçar as trilhas de cobre, seguindo as regras do seu esquema.
O segredo aqui é pensar na disposição dos componentes para facilitar a soldagem e a manutenção futura. Evite trilhas muito finas ou muito próximas, especialmente se o seu projeto for de alta potência. E sempre verifique as regras de design (Design Rules Check – DRC) do software para garantir que não há erros antes de mandar fabricar.
Onde Comprar Placas de Circuito Impresso: Opções para Projetos e Protótipos
A boa notícia é que hoje em dia, comprar PCBs está mais acessível do que nunca. Para prototipagem rápida e testes, as placas universais são fáceis de achar em lojas de eletrônica ou online.
Você pode encontrar placas ilhadas prontas para uso em sites como a Eletrogate ou a Curto Circuito. Para quem busca opções internacionais com bom custo-benefício, plataformas como a Banggood oferecem uma variedade de placas universais, como esta placa universal dupla face.
Para placas personalizadas, com o seu projeto gravado, existem diversas fábricas no Brasil e no exterior. Empresas especializadas enviam o arquivo Gerber (formato padrão de fabricação) e recebem a placa pronta em casa. A Mouser Electronics, por exemplo, tem uma vasta gama de componentes e também pode ser um ponto de partida para encontrar fabricantes de PCBs customizadas, como este exemplo de componente para PCB.
Diferenças Entre Placa de Circuito Impresso e Placa Eletrônica: Entenda os Conceitos
Essa é uma dúvida comum que confunde muita gente. Vamos esclarecer de uma vez por todas.
A Placa de Circuito Impresso (PCB) é a placa em si, a base feita de material isolante com as trilhas de cobre. Ela é o
Dicas Extras: O Pulo do Gato Que Ninguém Te Conta
Vamos combinar: teoria é linda, mas a prática é outra história.
Aqui estão os macetes que separam o iniciante do profissional.
- Antes de mandar fabricar, faça um teste em casa. Use uma placa universal ilhada para montar o circuito crítico. Isso evita perder tempo e dinheiro com um projeto que não funciona.
- Não economize na largura das trilhas. Para correntes acima de 500mA, use trilhas de pelo menos 1mm. Trilhas finas superaquecem e podem queimar.
- O maior erro do iniciante é ignorar o GND. Projete um plano de terra sólido e contínuo. Ruído e instabilidade frequentemente vêm daí.
- Compre um ferro de solda de qualidade média. Um de 60W com controle de temperatura (cerca de R$ 150) vale o investimento. Evita danificar componentes por calor excessivo.
- Para projetos caseiros, a máscara de solda é opcional, mas a serigrafia não. Imprima os nomes dos componentes em uma folha e use transferência a ferro. Vai salvar horas de confusão na montagem.
Perguntas Que Todo Mundo Faz (E As Respostas Diretas)
Placa ilhada ou de fibra de vidro: qual é melhor para começar?
A verdade é a seguinte: comece com a placa universal ilhada.
Ela é barata (R$ 5 a R$ 15), não precisa de projeto de layout e permite testes rápidos. A de fibra de vidro (FR-4) é para quando seu circuito já está validado e você quer um produto final durável.
Quanto custa, em média, fabricar uma PCI personalizada no Brasil?
Olha só: para uma placa face simples pequena (5x5cm), o custo parte de R$ 50 a R$ 100 por unidade em baixa quantidade.
O preço cai drasticamente com volume. Serviços online como PCBWay ou fabricantes locais oferecem orçamentos. Inclui cobre, máscara e serigrafia.
KiCad é difícil para um iniciante aprender?
Pode confessar: a curva é íngreme nas primeiras 2 horas, mas depois flui.
É gratuito e poderoso. Foque em aprender a criar um esquemático simples e gerar o arquivo Gerber. Existem tutoriais em português no YouTube que ensinam o básico em uma tarde.
De Projeto no Papel a Circuito na Mão: Sua Jornada Começa Aqui
Resumindo a ópera: você não precisa mais de um emaranhado de fios.
Uma placa bem projetada organiza, protege e dá credibilidade ao seu trabalho. Seja um drone, uma fonte de alimentação ou um controle remoto.
O desafio é este: pegue seu último rascunho de circuito e abra o KiCad.
Não precisa ser perfeito. Siga o fluxo: componente, trilha, terra. O primeiro layout sempre fica estranho – o meu também foi.
Seu primeiro passo hoje: baixe o KiCad e reproduza o layout de um circuito simples, como um pisca-pisca com LED.
Isso vai te dar a sensação real de como as trilhas se conectam.
Compartilhe essa dica com quem também está começando. E me conta nos comentários: qual é o primeiro projeto que você vai colocar em uma placa de verdade?
